光通信測試儀器
? 系統功率測試
? 衰減測試
? 光纖識別
? 故障定位及連續性檢測
可用于測試光纖通信系統的全功能式手持光功率計
出色的檢測精度，使用便捷和堅固可靠。
選件可覆蓋功率范圍從+33至-70 dBm，所有可用的波長，包括雙工/帶狀光纖的多種連接器，大芯塑料光纖。
特點
? 多用途、可靠、結實
? 使用簡單
? 長電池使用時間
? 超大LCD屏幕，可陽光下清晰操作
? 帶防塵帽，可更換連接器
? 極好的1%精確性及28個可校準波長
? 可外接電源/USB口充電功能
? 內存具有文本、時間戳和USB轉儲功能
? 配合AutoTest 光源使用，同時3波長損失顯示
? 實時PC軟件支持
? 多光纖頻率識別
? 可選可見光故障定位器激光
? 調制信號功率平均值模式
? 最大最小記錄
? 3年校準循環
? 3 ~ 7年保修
?澳大利亞制造

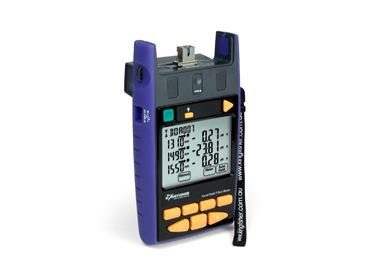

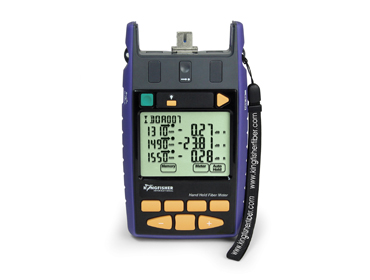

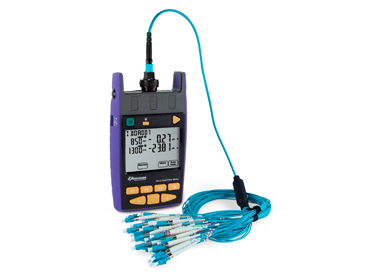

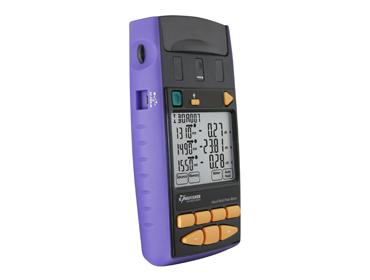

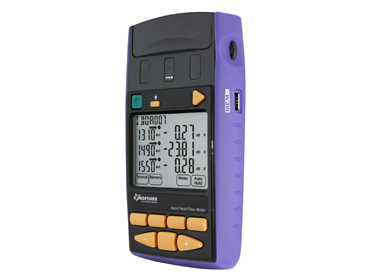

KI 2600 系列 - 手持光功率計
KI 2600 手持光功率計可以測量光纖系統中的絕對和相對光功率及頻率測試

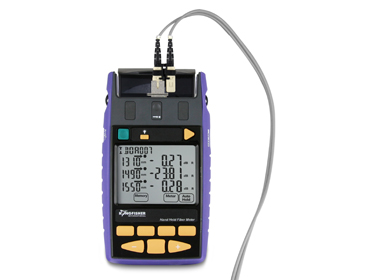

自動測試AutoTest可進行快速、簡單和自動地檢測多波長光纖損耗測量，最高可達6波長，并且可同時顯示與光源標稱功率相符的3波長
任何一款本公司的與波長匹配的自動測試光源/光損耗測試儀都能夠使用
這個光功率計顯示mW、μW、nW、dB、dBm到0.01dB分辨率，沒有范圍改變延遲。對每個波長來說，單獨的參考值被存儲和顯示，實現相當好的高功率性能。
獨有的光纖功率計的統一不確定涵蓋了所有的功率等級、溫度、連接器和光纖類型，而且不需進行預熱或者暗電流補充。

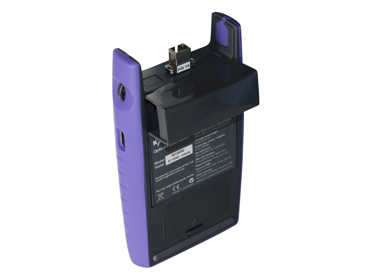

可互換的光連接器具防灰塵和落地保護的特點。可提供SC適配器，其它適配器可提供，包括小物理尺寸的LC款式。無金屬適配器可避免光連接器在高功率系統中的污染。

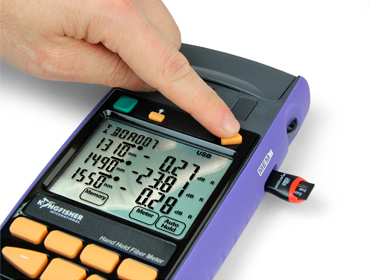

光損耗測試結果與用戶輸入的光纜名以及時間戳一起存儲到大容量?jī)?nèi)存中。并且可使用一鍵推送功能將測試結果復制到內存卡中。
可直接將實時數據通過定制的報告軟件輸入到顧客的報告中，報告中的術語、語言或者格式都可以進行定制。報告也可以通過辦公軟件導入到臺式電腦里
當和多光纖識別光源一起使用時，除了普通頻率之外，多光纖識別功能可一次準確地識別多達12根光纖，
可視故障定位儀可以進行故障檢測和連續性檢測。

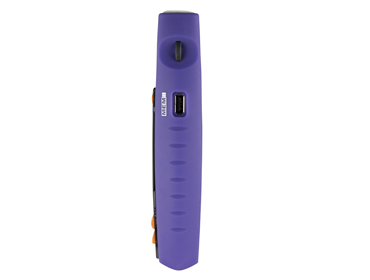

靈活電源選項包括內存式充電電池，也可使用 USB口外接電源。
當使用大面積探測達到+33dbm時，可查看其他手冊。例如帶狀光纖、MPO/MT/MTP、MTRJ、大芯徑光纖如塑料光纖、光纖束，高功率激光器，以及其他光學儀器等
一般規格
Response l Nm/波長 | Damage level dBm/破壞等級 | Calibration l Nm/校準波長 | Power range dBm/功率范圍 | Tone & Autotest Min , , dBm/自動測試頻率檢測下限 | Midrange linearity1 dB/中檔線性度 | Calibration Accuracy2 %/校準精度 | Polarization Sensitivity dB/線性靈敏度 | Total Uncertainty dB 3, 5 /統一的不確定度 | l Sensitivity ± 30 nm5 dB/波長靈敏度 |
InGaAs detector/ InGaAs 探測器 | |||||||||
600 ~ 1700 | +15
| 780, 820, 850, 980 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650 | +10 ~ -60 +10 ~ -70 | -45 -50
| 0.02 | 1 % | < 0.005 | 0.3 | 0.03 |
H5 (InGaAs) detector 探測器 | |||||||||
800 ~ 1700 | +274
| 820, 850, 980 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650 | +24 ~ -50 +24 ~ -60 | -35 -40
| 0.02 | 1 % | < 0.005 | 0.35 | 0.03 |
Ge detector/ Ge 探測器 | |||||||||
600 ~ 1650 | +25
| 635, 650, 660, 780, 820, 1590, 1610, 1625, 1650 850, 980, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570 | +15 ~ -50 | -40 | 0.04 | 1 % | < 0.005 | 0.5 | 0.03 |
典型值 | 典型值 | 最大值 | 典型值 | ||||||
注1：中檔線性不包括頂部5分貝和底部10分貝的范圍。 注2：校準條件：非相干光，--35±5 dBm, 23±1°C, ±1 nm, 10±3 nm FWHM, PC 陶瓷連接器，, 100 mm光纖 注3：包括：不同的連接器類型，校準不確定度，溫度和范圍的線性，高達200mm光纖芯直徑。
| 注4：H5照射維持2分鐘就會造成傷害。 注5：黑體字代表校準波長。
|
VFL規格
Parameters/參數 | Value/數值 |
Output power/ 輸出功率 | +2 ± 1 dBm |
Wavelength/波長 | 650 nm |
l width/波長寬度 | 3 nm |
Modulation/調制模式 | CW, 2, 270, 1k, 2k Hz |
可視激光是1級激光，符合 IEC60825-1 及21CFR1040.10.標準
一般規格
Parameters/參數 | Values /數值 |
Battery life /電池壽命 Size / Weight/尺寸重量 LCD size/LCD 尺寸 | 背光模式下1000小時/閃爍模式200小時 190 x 105 x 35 mm (7.5 x 4.1 x 1.4”) / 420 gm (0.9 lb.). Shipping 1.5 Kg (3.3 lb.) 74 x 55 mm / 2.9 x 2.2” |
Operating / Storage 使用存儲文檔 Relative humidity 濕度 Case 包裝 Dust cap 防塵帽 Tone detection頻率測試 | -15 to 55 °C / -25 to 70 °C 0 ~ 95 % PC/橡膠護套，防潮，防1米跌落 帽式， 打開時起傾斜保護作用 150 ~ 9900 Hz ± 1 % |
Max / min 最大最小值 Power 電源

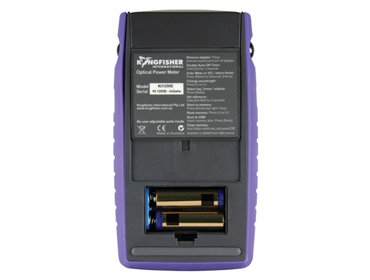

| 記錄最大最小值保證測試穩定性 2 x Alkaline / Lithium AA cells or 2 x NiMH AA cells, 用戶可選充電功能; micro USB 外接充電口; 自動關機，低電量報警功能可選。背光顯示 |
Memory 存儲 USB interfaces USB 接口 Calibration cycle 校準時間 | 自帶內存可存儲1000條 4-λ 測試結果（帶時間和日期） USB-micro type用作充電等; USB-A type 用作插拔存儲卡 3 年 |
訂購信息
Description | Part Number |
Instrument, Power Meter InGaAs | KI2600-InGaAs |
Instrument, Power Meter InGaAs, VFL | KI2601-InGaAs |
Instrument, Power Meter H5 | KI2600-H5 |
Instrument, Power Meter H5, VFL | KI2601-H5 |
Instrument, Power Meter Ge | KI2600-Ge |
Instrument, Power Meter Ge, VFL | KI2601-Ge |
請查詢非標規格
標準配件
Description/配件 | Quantity/ 數量 | |
KI 2600 series | KI 2601 series | |
SC connector adaptor (OPT046) / SC 連接頭 | 1 | 2 |
Operation manual/用戶手冊 | 1 | |
QA certificates/ 合格證 | 1 | |
Calibration certificate/ 校準證書 | 1 | |
Carry Pouch (OPT149)/ 便攜包 | 1 | |
Carry strap/ 腕帶 | 1 | |
USB-A to USB-micro type cable / USB轉換線 | 1 | |
KITS? Recording/Reporting software / 報告分析軟件 | 官網免費下載 | |
可選配件
Description / 配件 | Part number/ 料號 |
Carry Case, KI2x/KI7x/KI3x, small (Carry Case for 2 Instruments) /便攜包（可裝兩臺儀器） | OPT153* |
Carry Case, Cletop, Cleaning Sticks, KI2x / KI9x, large 便攜包 ，清潔盒，清潔棒 | OPT154B* |
請?jiān)L問visit kingfisherfiber.com網站查詢更多光纖測試組件

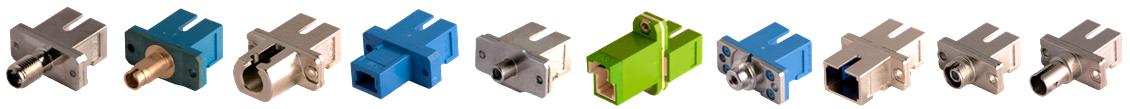

可選可互換的連接器適配器（選件）
Description | Part number | Description | Part number |
復合適配器, 套餐套管, SC/FC | OPT051 | 復合適配器, 套餐套管, SC/E2000 | OPT060 |
復合適配器, 套餐套管,SC/LC, 金屬制 | OPT076 | 復合適配器, 套餐套管,SC/E2000 綠色 | OPT060G |
復合適配器, 套餐套管,SC/ST | OPT040 | 復合適配器, 套餐套管,, SC/Universal 1.25 mm | OPT084 |
復合適配器, 套餐套管,SC/D4 | OPT055 | 復合適配器, 套餐套管,, SC/Universal 2.5 mm | OPT081 |
復合適配器, 套餐套管, SC/MU | OPT080 | 復合適配器, 套餐套管, SC/SMA 905/906 | OPT082
|
復合適配器, 套餐套管,SC/LSA-DIN47256 | OPT071 | 復合適配器, 套餐套管,, SC/F3000 or LC 單聯,塑料制 | OPT072 |
光功率計既可以用PC連接器，也可以用APC連接器。
歷史記錄
Revision | Date | Editor | Change Description |
16 | Jul 2016 | TO Ng | In SPECIFICATIONS section: Changed, “Note 3: Includes contributions of: varying optical connector types, calibration uncertainty, full temperature, dynamic range and fiber core diameter up to 200 um.”
to, “Note 3: Includes contributions of: varying optical connector types, calibration uncertainty, linearity over temperature & range, and fiber core diameter up to 200 mm.”
Reason of change: Detector’s responsivity linearity over temperature affect the power measurement uncertainty; see attachment……
|
